Инструмент добавления путевых точек (Add Nodes)
Инструмент расположен на панели Graph Edit Tools и активируется нажатием кнопки
.
Он предназначен для ручного добавления новых точек в путевой граф.
Поскольку в Mapper’e отображается проекция графа на плоскость Oxy, при ручном добавлении новой вершины возникает дополнительная задача вычисления её Z-координаты (высоты).
Последовательность действий
- Фиксация планируемых координат (X, Y) новой точки:

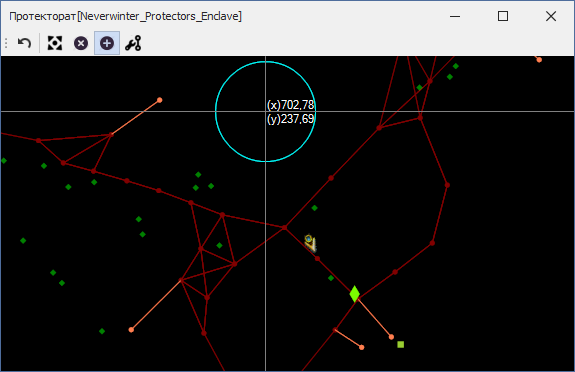

- Расположите курсор мыши в месте планируемого размещения новой путевой точки и нажмите правой кнопкой мыши (ПКМ). Бирюзовой окружностью указывается область, в которой будет производиться поиск эталонного объекта для определения Z-координаты новой точки.
Радиус данной окружности задается опцией WaypointDistance.

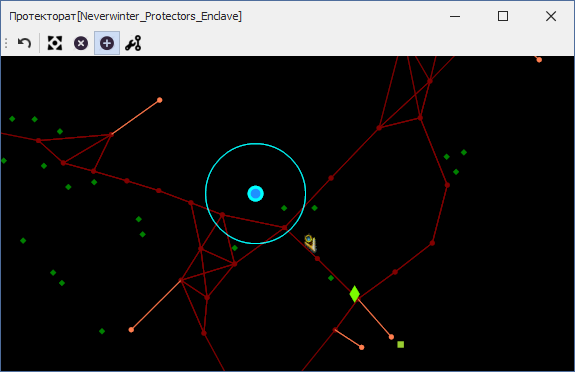

- После фиксации координат (X, Y) размещения новой путевой точки, она отображается синей точкой с бирюзовой окантовкой.
- Для отмены фиксации кординат достаточно нажать клавишу
Esc.
- Расположите курсор мыши в месте планируемого размещения новой путевой точки и нажмите правой кнопкой мыши (ПКМ). Бирюзовой окружностью указывается область, в которой будет производиться поиск эталонного объекта для определения Z-координаты новой точки.
- Добавление ребер (связей) между новой и существующими путевыми точками.

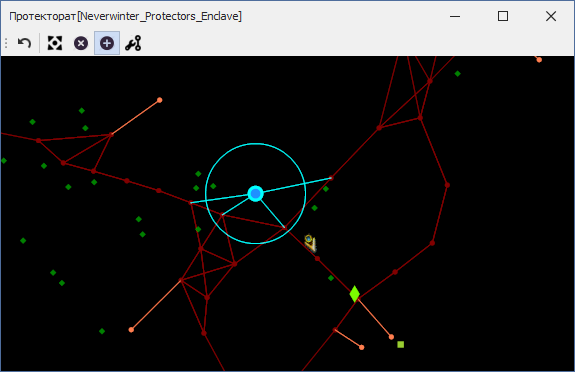

- Для добавления двунаправленных ребер нужно кликнуть правой кнопкой мыши (ПКМ) на существующей вершине. Добавление однонаправленных ребер не предусмотренно при использовании данного инструмента.
Требуемая точность клика определяется опцией NodeEquivalenceDistance.
- Для сброса планируемых ребер (связей) необходимо нажать клавишу
Esc. - Добаление ребер (связей) рекомендуется, но не обязательно.
- Для добавления двунаправленных ребер нужно кликнуть правой кнопкой мыши (ПКМ) на существующей вершине. Добавление однонаправленных ребер не предусмотренно при использовании данного инструмента.
- Добавление в путевой граф новой точки и вычисление Z-координаты.
- Для добавления новой точки в путевой граф нажамите клавишу
Enter. - Если на 2 (втором) этапе были добавлены ребра (связи), то Z-координата новой точки будет вычислена как среднее арифметическое Z-координат связанных с ней путевых точек.
- Если на 2 (втором) этапе не были добавлены ребра (связи), то производится поиск эталонных объектов, используя которые можно будет вычислить Z-координату новой путевой точки. Поиск производится в области, обозначенной бирюзовой окружностью, последовательно в следующих группах объектов:
- Путевые точки экспортированного из игры путевого графа;
- Интерактивные ноды;
- Неигровые персонажи (Entity).
При обнаружении нескольких однотипных объектов в заданной области, Z-координата новой точки будет вычислена как среднее арифметическое Z-координат таких объектов.

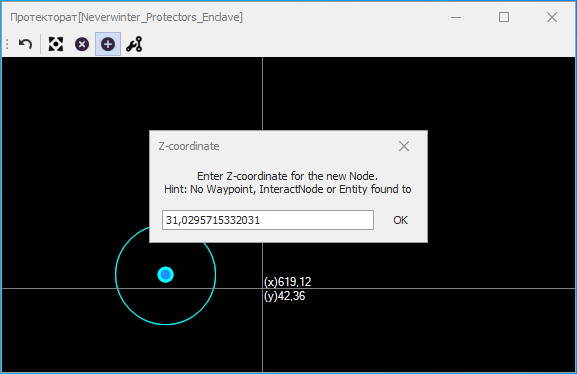

- Если поиск эталонного объекта окажется безрезультатым, будет выведено диалоговое окно ввода z-координаты, в котором будет предложено указать необходимое значение. В качестве значения по умолчанию будет указана z-координата персонажа.

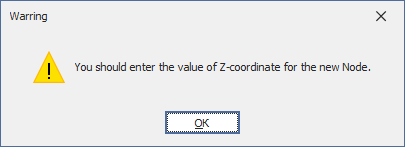

- Если все способы определения Z-координаты окажутся безрезультатными, то текущий инструмет будет возвращен к выполнению 2 (второого) этапа.
- Для добавления новой точки в путевой граф нажамите клавишу
-
После успешного добавления путевой точки инструмент готов к добавлению следующей путевой точки.
- Для отключения инструмента добавления путевых точек снова нажмите на кнопку или активируйте другой инструмент.
